חיישן ובקר טמפרטורה – הארכת החוט והדיוק במדידה

לעיתים יש צורך או משימה שבה חיישן הטמפרטורה ממוקם במקום אחד, בעוד בקר הטמפרטורה נמצא במקום אחר. זה קורה כאשר החדר לח, או כאשר רוצים להרחיק את הבקר מידיהם של המשתמשים כדי למנוע שינויים בלתי מבוקרים שעלולים לפגוע בביצועי המערכת. לא תמיד כדאי לתת שליטה על חום או קור ללקוחות, שכן הם עלולים לגרום לשינויי טמפרטורה קיצוניים הפוגעים בנוחות וביעילות האנרגטית. לכן, בקר הטמפרטורה יכול להיות מוסתר בתוך לוח החשמל, דבר שמעלה את השאלה – כיצד למדוד את הטמפרטורה בחדר באופן מדויק?

אורך חוט החיישן ודיוק המדידה

לחיישן שמגיע בערכה סטנדרטית יש חוט באורך של שני מטרים, אולם יש דעה רווחת שאי אפשר להאריך את החוט מבלי לפגוע בדיוק המדידה, שכן ההתנגדות שלו משתנה בהתאם לטמפרטורה. העניין הזה חשוב במיוחד כאשר מדובר במערכות חימום וקירור רגישות שבהן דיוק המדידה משפיע ישירות על נוחות המשתמשים ועל צריכת האנרגיה.

בדיקת השפעת הארכת החוט

כדי לבדוק האם הארכת החוט משפיעה על הדיוק, ביצענו ניסוי שבו נמדדה התנגדות החיישן בתנאי חדר (טמפרטורת החדר) עם החוט המקורי של שני מטרים. התוצאה שהתקבלה הייתה 9.79. לאחר מכן, חיברנו חוט באורך של 10 מטרים, ובדקנו האם יש שינוי במדידה. התוצאה שהתקבלה הייתה 9.76, כלומר ההבדל היה זניח.

פרסום

השפעת הכבל על תצוגת הטמפרטורה

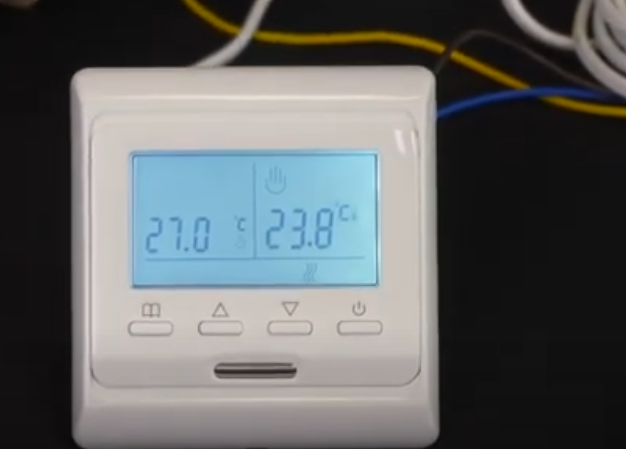

השלב הבא היה לבדוק אם הארכת הכבל משפיעה על התצוגה במכשיר. חיברנו מחדש את הכבל הארוך (10 מטרים) ובדקנו עד כמה קריאות הטמפרטורה משתנות על גבי המסך. הנתונים הראו שההבדל הוא מזערי ואינו משפיע על הפעולה השוטפת של הבקר.

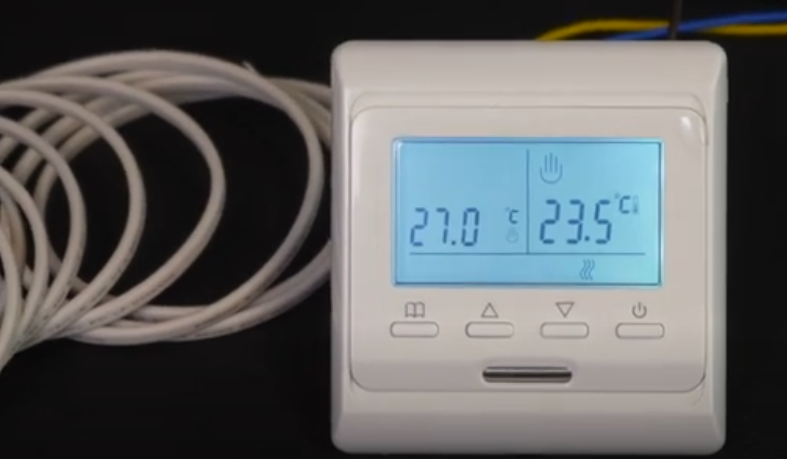

מחברים מחדש את הכבל של 10 מטר. בואו נראה עד כמה קריאות הטמפרטורה משתנות

גורמים שיש לקחת בחשבון בעת הארכת החוט

אמנם ניתן להאריך את החוט בהצלחה, אך יש כמה גורמים חשובים שצריך לקחת בחשבון:

פרסום

1. סוג הכבל – כדאי להשתמש בכבל איכותי עם בידוד מתאים כדי למנוע הפרעות חשמליות והשפעות סביבתיות.
2. אורך ההארכה – הארכות קצרות (עד 10 מטרים) לא גורמות לשינוי משמעותי, אך הארכה ארוכה יותר עשויה להשפיע על הדיוק.
3. חיבורי כבל – יש לוודא שחיבורי הכבל מבוצעים היטב ללא התנגדות נוספת שעלולה להשפיע על המדידה.
4. תנאי הסביבה – חיישנים המותקנים בתנאים קיצוניים של לחות, אבק או הפרעות אלקטרומגנטיות עלולים לספוג סטיות מסוימות במדידה.

מסקנה

מהבדיקה עולה כי ניתן להאריך את החוט ועדיין לקבל קריאות טמפרטורה מדויקות, מה שמאפשר גמישות רבה בהתקנת החיישן והתרמוסטט גם במקומות מרוחקים מלוח החשמל. עם זאת, חשוב לבחור כבל מתאים, לבצע חיבורים נכונים ולוודא שהתנאים הסביבתיים אינם פוגעים בדיוק המדידה.
