חלק 1: מסלול מיזוג אוויר וקירור – ליבת האתגרים והחדשנות
מסלול זה עוסק באתגרים המקצועיים הניצבים בפני מהנדסי מיזוג האוויר, ובמיוחד אלו הנובעים מהרגולציה החדשה והמעבר לטכנולוגיות ירוקות יותר.
הצגת הנושאים המרכזיים:
- מעבר לקררים ידידותיים לסביבה:

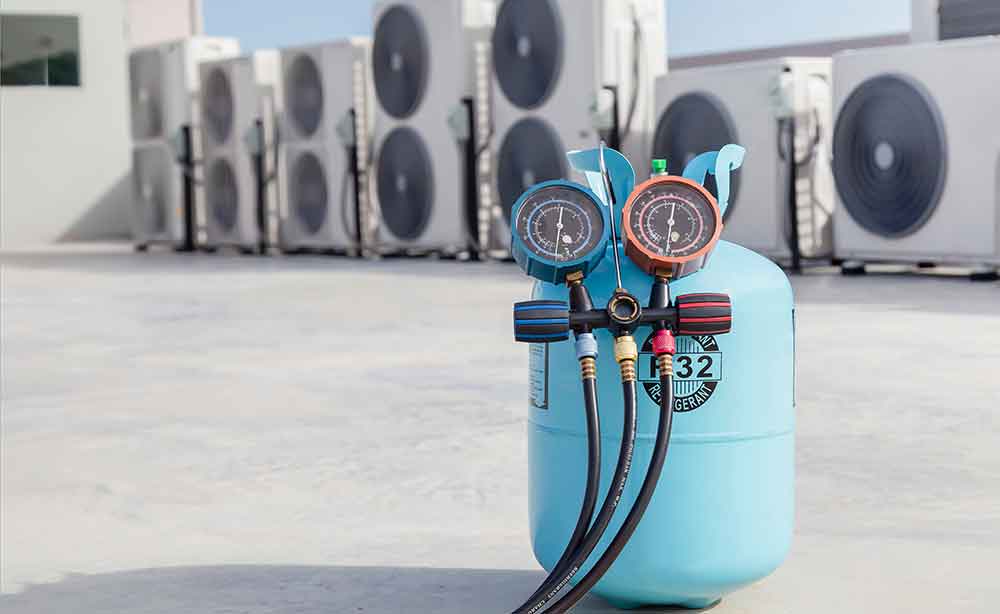

- דיון נרחב על המעבר ההולך וגובר לשימוש בקררים בעלי פוטנציאל התחממות גלובלית נמוך (LFL), כגון R-32 ו-R-1234yf/ze.
- הצורך המקצועי להתמודד עם רעילות ודליקות של קררים אלו.
- דרישות תכנון מחמירות למניעת הצטברות קררים דליקים בחדר המכונות או בחלל הממוזג.
- תכנון אקונומי (יעיל):
- דיון על תכנון מערכות בצורה שתספק מענה מדויק לצרכי החום והקור של המבנה, תוך מניעת בזבוז אנרגיה וחיסכון בעלויות.
- החשיבות הגוברת של בקרת DC Inverter כפתרון לייעול מערכות קירור.
- הסניף הישראלי של ASHRAE:
- המסלול מציג את פעילות הסניף הישראלי של ASHRAE (ארגון מהנדסי מיזוג אוויר, קירור וחימום), המשתתף ב-Region XVI האירופאי.
- הדגשת הפעילות לקידום חקיקה ואסדרה וארגון כנסים וסדנאות להכשרת הדור הבא של המהנדסים.
פרסום
מטרת המסלול:
להעניק ידע מעשי עדכני וממוקד בנושאי הקררים החדשים, תקני הבטיחות (כגון EN 378), הבטיחות התפעולית והמענה לאתגרים של ענף מיזוג האוויר הישראלי.
חלק 2: סקירת תקן EN 378 – מבנה ודגשים לתכנון
החלק השני מפרט את הלימוד והיישום של התקן האירופאי המרכזי לבטיחות במערכות קירור – תקן EN 378.
פרסום
מבנה התקן והדרישות העיקריות:
התקן מחולק לארבעה חלקים עיקריים שכל מהנדס חייב להכיר:
- חלק 1 (דרישות בסיסיות): כולל חישוב כמות מילוי מותרת של הקרר (בנפח או משקל) לפי סיווג המיקום וקטגוריית הגישה.
- חלק 2 (תכנון וייצור): מתמקד בדרישות יצרני הציוד, הקשורות לתקני PED (Pressure Equipment Directive) וסיווג קררים דליקים כ"נוזל מסוכן" (Group 1).
- חלק 3 (אתר ההתקנה): קובע דרישות מעשיות לתכנון חדר מכונות (כולל גילי, אוורור, ניתוק חשמל), התקנה בחללים מאוכלסים (VRF) והגנה אישית.
- חלק 4 (תפעול ותחזוקה): עוסק בנהלי עבודה בטוחים, חשיבות ההכשרות המקצועיות ובדיקות תקופתיות.
יישום התקן בפועל – סדנאות ממוקדות:
- סדנת תכנון 1: חדרי מכונות עם צילינדרים עם קרר R-1234 (A2L):
- דגש על יישום EN 378-3 וחישוב אוורור חירום (חישוב ספיקה ודרישות מהמפוח).
- חשיבות בקרת ההצתה וניתוק חשמל אוטומטי.
- סדנת תכנון 2: יישום מערכת VRF עם R-32 בבנייני משרדים:
- הדגמת חישוב כמות קרר מותרת בחדר לפי EN 378-1 (Annex C).
- דרישה ל"אמצעי בטיחות נוספים" הנדרשים כשהכמות חורגת מהסף (כגון חובת התקנת גלאים, ברזי בידוד אוטומטיים ואוורור מכני).
- הצגת פיר מאוורר כפתרון הנדסי להולכת צנרת בין קומות.
